Sistem Jaringan
A. Pengertian dan Sejarah Jaringan Komputer
Jaringan komputer adalah sekumpulan komputer, serta perangkat perangkat lain pendukung komputer yang saling terhubung dalam suatu kesatuan.
Setiap komputer ataupun perangkat perangkat yang terhubung dalam suatu jaringan disebut node.
Jaringan komputer memiliki tujuan :

• Komunikasi : Surat elektronik instant messaging dan chatting
• Akses informasi : Web browsing
• Membagi sumber daya : Berbagipemakaian printer, CPU, memori dan harddisk

Sejarah jaringan komputer :
Pada tahun 1940 muncul konsep jaringan komputer di Amerika. Konsep tersebut digagas oleh proyek pengembangan komputer MODEL 1 di laboratorium Bell dan group riset University Harvard yang dipimpin oleh profesor Howard Aiken.
Pada rahun 1950 an, terciptalah superkomputer, maka sebuah komputer mesti melayani beberapa terminal.
Memasuki tahun 1970 an, mulailah digunakan konsep proses distribusi (Distributed Processing). Dalam proses ini, beberapa host komputer mengerjakan sebuah pekerjaan besar secara paralel untuk melayani beberapa terminal yang tersambung secara seri di setiap host komputer.

B. Jenis jenis Jaringan Komputer
Dibagi menjadi 5 :
1. Jaringan komputer berdasarkan metode distribusi data
a. Jaringan terpusat (host based network)
Terdiri dari komputer klient dan server yang mana komputer klient berfungsi sebagai perantara untuk mengakses sumber informasi atau data yang berasal dari satu komputer server.

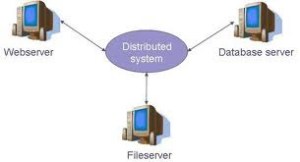

b. Jaringan terdistribusi
Perpaduan beberapa jaringan terpusat sehingga terdapat beberapa komputer server yang saling berhubungan dengan klient membentuk sistem jaringan tertentu.

2. Jaringan komputer berdasarkan hubungan fungsional komputer dalam pemrosesan data

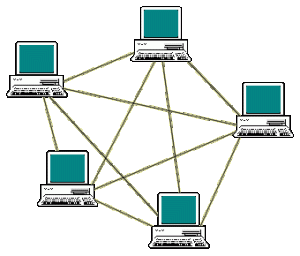

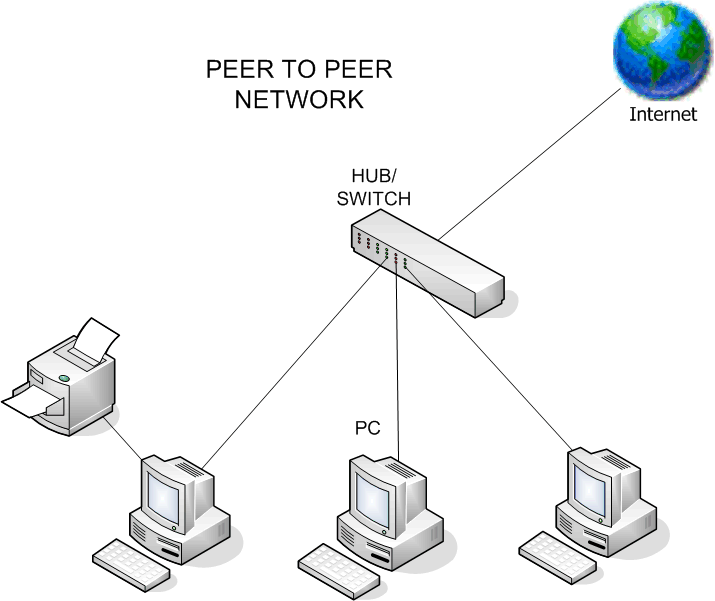

a. Jaringan peer to peer
Pada jaringan ini tidak ada komputer client maupun komputer server karena semua komputer dapat melakukan pengiriman maupun penerimaan informasi sehingga semua komputer berfungsi sebagai client sekaligus server.

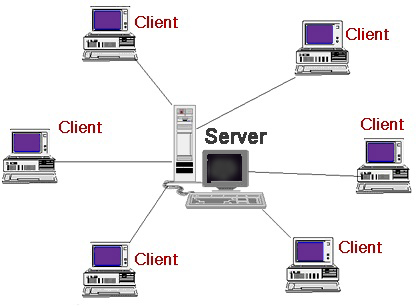

b. Jaringan client-server
Pada jaringan ini terdapat satu atau beberapa komputer server dan komputer client. Komputer client sebagai perantara untuk dapat mengakses data pada komputer server, sedangkan komputer server menyediakan informasi yang diperlukan oleh komputer client.

3. Jaringan komputer berdasarkan jangkauan wilayahnya
a. LAN (Local Area Network)

LAN merupakan suatu jenis jaringan komputer dengan mencakup wilayah lokal. Dengan menggunakan berbagai perangkat jaringan, seperti kabel UTP (Unshielded Twisted Pair), HUB, Switch, Router, dll.
Contoh : Komputer komputer yang saling terhubung di sekolah, perusahaan, warnet maupun antar rumah tetangga yang masih mencakup satu wilayah LAN.
Keuntungan jaringan LAN :

• Proses back up data menjadi lebih mudah dan cepat
• Resiko kehilangan data oleh virus komputer menjadi sangat kecil sekali
• Komunikasi antar karyawan dapat dilakukan dengan menggunakan e-mail dan chat
• Pertukaran file dapat dilakukan dengan mudah (file sharing)
• Pemakaian printer dapat dilakukan oleh semua client (printer sharing)

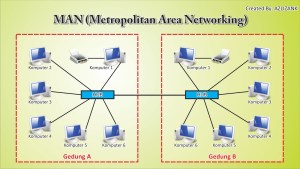

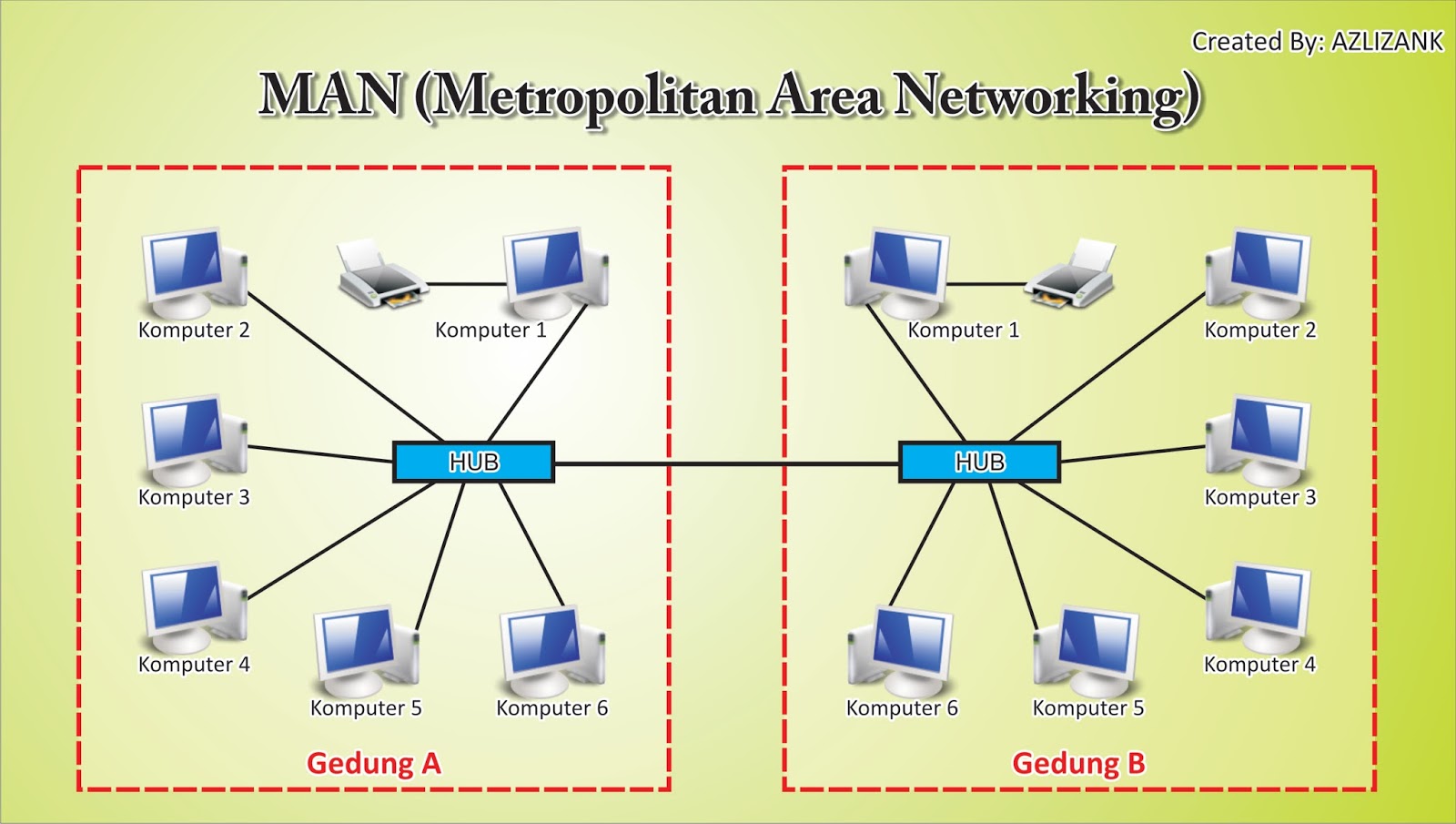

b. MAN (Metropilitan Arean Network)

MAN merupakan jaringan yang menghubungkan dua atau lebih LAN, tetapi jangkauannya tidak melebihi wilayah kota atau metropolitan terdekat. MAN meliputi area yang lebih besar dari LAN.
Keuntungan jaringan MAN:

• Cakupan wilayah jaringan lebih luas sehingga untuk berkomunikasi lebih efisien
• Mempermudah dalam hal bisnis
• Keamanan jaringan menjadi lebih baik

Kerugian jaringan MAN :

• Lebih banyak menggunakan biaya operasional
• Dapat menjadi target operasi oleh para Cracker untuk mengambil keuntungan pribadi
• Untuk memperbaiki jaringan ini diperlukan waktu yang lama

c. WAN ( Wide Area Network)

WAN merupakan kumpulan LAN atau workgroup yang dihubungkan dengan menggunakan alat komunikasi modem dan jaringan internet, dari/ke kantor pusat dan kantor cabang, maupun kantor antar cabang. Jaringan ini mencakup wilayah geografi yang luas.
Keuntungan jaringan WAN :

• Dokumen atau file  yang biasanya dikirimkan melalui fax atau paket pos, dapat dikirim melalui e-mail dan transfer file dari atau ke kantor cabang dengan biaya yang relatif murah dan jangka waktu yang sangat cepat
• Pooling data dan updating data antarkantor dapat dilakukan setiap hari pada waktu yang ditentukan
• Server kantor pusat dapat berfungsi sebagai bank data dari kantor cabang
• Komunikasi antarkantor dapat menggunakan e-mail dan chat

4. Jaringan komputer berdasarkan metode koneksinya
a. Jaringan nirkabel
Merupakan jaringan yang menggunakan gelombang radio untuk koneksi antaranggota jaringan. Salah satu teknologi yang digunakan adalah Wifi (Wireless fidelity).
b. Jaringan berkabel
Merupakan jaringan yang menggunakan kabel untuk menghubungkan anggota jaringan. Kabel yang biasa digunakan adalah kabel koaksial, twisted pair yang meliputi kabel UTP dan kabel STP, serat optik (FO = fiber optic).

5. Jaringan komputer berdasarkan topologinya
a. Ring Topology (Topologi Cincin)
Sekelompok komputer yang saling terhubung dan membentuk konfigurasi cincin, dimana salah satu berperan sebagai server disebut ring.

Karakteristik :

• Terminal berada di kedua ujung yang saling terhubung
• Komputer memiliki tingkatan yang sama
• Data yang dikirim perlu pemeriksaan untuk menentukan dari komputer mana data ditransfer
• Sinyal yang disampaikan ke komputer yang lain dalam satu arah

Kerugian :

• Bentuk jaringan sangat kaku (tidak fleksibel)
• Dapat terjadi collision (dua paket data tercampur)
• Sulit mendeteksi kerusakan
• Jika terjadi kerusakan maka seluruh jaringan akan terganggu
• Diperlukan penanganan dan pengelolaan

Keuntungan :

• Tingkat kerumitan pemasangan rendah
• Mudah instalasi
• Dapat menghemat kabel
• Memudahkan dalam penempatan server

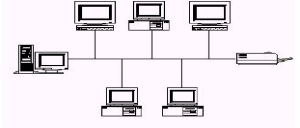

b. Bus Topology (Bus Topologi)
Merupakan sekumpulan komputer yang saling terhubung pada kabel khusus (bus), dimana salah satu komputer berperan sebagai server.

Karakteristik :

• Dalam menyambung dengan komputer client membutuhkan T-Connector
• Suatu informasi dikirim dengan dua arah pada satu kabel
• Semua komputer terhubung ke jalur komunikasi
• Menggunakan kabel khusus yang disebut BUS
• Di kedua ujung kabel menggunakan terminator

Kerugian :

• Tidak stabil, jika salah satu komputer terganggu maka jaringan akan terganggu
• Terjadinya kepadatan lalu lintas data
• Diperlukan repeater atau router (untuk menguatkan sinyal) dalam jarak jauh

Keuntungan :

• Untuk pengembangan jaringan lebih mudah
• Menghemat kabel
• Pemasangan komputer sangat mudah

c. Star Topology (Topologi Bintang)
Merupakan sekumpulan komputeryang dihubungkan dengan komputer yang berada pada pusat konfigurasi yang berbentuk bintang yang berperan sebagai pengontrol komunikasi dan memberikan layanan bagi komputer lain.

Karakteristik :

• Komputer yang berada di pusat sebagai server
• Komputer yang lain disebut komputer client
• Client dapat melakukan hubungan tanpa harus menunggu perintah serang hirarkiver
• Memiliki pusat pengontrol
• Semua link harus melewati pusat yang menyalurkan data ke semua client komputer

Kerugian :

• Tumpuan utama pada kontrol pusat (HUB), sehingga memungkinkan terjadinya elemen kritis
• Kabel yang digunakan banyak, sehingga pemborosan pada kabel
• Diperlukan penanganan dan pengelolaan khusus

Keuntungan :

• Mudah dalam mendeteksi dan mengisolasi kerusakan
• Pemasangan atau perubahan komputer sangat mudah dan tidak mengganggu jaringan lain
• Dapat menggunakan kabel yang lower grade (umumnya kabel UTP) dimana hanya mengandalkan satu traffic node
• Bentuk jaringan fleksibel
• Kemudahan dalam pengelolaan jaringan komputer
• Dikendalikan oleh server yang sifatnya terpusat

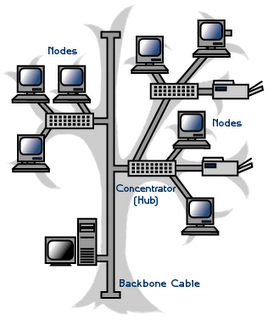

d. Tree Topology (Topologi Pohon)
Disebut juga topologi jaringan bertingkat. Topologi ini biasa digunakan untuk interkoneksi antarsentral yang hirarki yang berbeda.

Karakteristik :

• Client melakukan koneksi dengan client lain harus menunggu perintah server
• Suatu informasi dikirim secara searah pada satu jaringan
• Memiliki pusat pengontrol (server) yang berada di pucuk pohon
• Komputer yang lain disebut komputer client

Kerugian :

• Diperlukan penanganan dan pengelolaan khusus
• Bentuk jaringan sangat kaku (tidak fleksibel)
• Koneksi jaringan harus menunggu perintah dari server
• Jika terjadi kerusakan, maka seluruh jaringan akan terganggu

Keuntungan :

• Pemasangan komputer sangat mudah
• Memudahkan pengembangan jaringan
• Menghemat kabel
• Memudahkan dalam pengelolaan jaringan komputer

C. Protokol Jaringan Komputer
Protokol adalah sebuah aturan atau standar yang mengatur atau mengijinkan terjadinya hubungan, komunikasi dan perpindahan data antara dua atau lebih titik komputer. Protokol dapat diterapkan pada perangkat keras, perangkat lunak dan kombinasi keduanya.
1. HTTP (Hypertext Transfer Transfer Protocol) adalah protocol yang dipergunakan untuk mentransfer dokumen dalam WWW (World Wide Web).
2. SMTP (Simple Mail Transfer Protocol) adalah salah satu protokol yang umum digunakan untuk pengiriman surat elektronik di internet.
3. TCP/IP (Transmission Control Protocol/Internet Protocol) adalah sekumpulan protokol yang melakukan fungsi komunikasi data antarkomputer dalam sebuah LAN atau WAN.
4. FTP (File Transfer Protokol) adalah layanan protokol antarkomputer yang dapat saling mengirim file, baik berupa teks maupun gambar.
Tujuan FTP server :

• Untuk mensharing data
• Untuk menyediakan indirect atau implicit remove computer
• Untuk menyediakan tempat penyimpanan bagi user
• Untuk menyediakan transfer data yang reliable dan efisien

D. Perangkat Keras Jaringan Komputer
1. Terminal
a. Terminal pengumpul data
Digunakan untuk mengumpulkan data serta menjelaskan kehadiran dan kinerja kerja pegawai.
b. Terminal khusus
Merupakan terminal yang dirancang khusus untuk keperluan tertentu seperti cash register yang dilengkapi dengan tombol tombol khusus.
c. Terminal keyboard
User dapat menggunakan keyboard untuk mengentri data, memberikan instruksi tertentu untuk menerbitkan laporan, dsb.
d. Terminal telephone tombol
Komputer juga dapatdilengkapi dengan alat respon audio dan dapat mengirimkan pesan yang dapat didengar oleh pemakai ditelepon tombol.
e. Terminal titik penjualan (Point of Sale)
Terminal ini menyediakan cara memasukkan data transaksi ke dalam database pada saat penjualan (point of sale).

2. HUB atau Concentrator
Perangkat jaringan yang terdiri dari banyak port untuk menghubungkan node atau titik, sehingga membentuk jaringan yang saling terhubung dalam topologi star disebut HUB atau concentrator.

3. Switch
Ada dua arsitektur dasar yang digunakan pada switch yaitu cut through dan store and forward. Switch cut through mempunyai kelebihan di sisi kecepatan karena ketika sebuah paket datang, switch hanya memerhatikan alamat tujuan sebelum diteruskan ke segmen tujuannya, sedangkan switch store and forward merupakan kebalikannya.

4. NIC (Network Interface Card)
Kartu jaringan atau LAN card dipasang pada setiap komputer yang akan dihubungkan ke suatu jaringan komputer disebut NIC.

5. Router
Alat jaringan yang bertugas menforward paket data sepanjang jaringan menggunakan header dan tabel forwarding, sehingga dapat menentukan rute terbaik untuk transportasi data disebut router. Router menyediakan interkoneksi antara media dengan meneliti header dari paket data dan memutuskan ke bagian mana paket data tersebut akan dikirim.

6. Kabel
a. Thick Ethernet (Thicknet)
Dengan menggunakan kabel ini, jumlah komputer yang dapat dihubungkan dalam jaringan akan lebih banyak dan jarak antara komputer dapat diperbesar, tetapi biaya pengadaan pengkabelan ini lebih mahal serta pemasangannya relatif lebih sulit dibandingkan dengan thinnet.

b. Twisted Pair Ethernet
Kabel ini terbagi menjadi dua jenis yaitu shielded dan unshielded. Shielded adalah jenis kabel yang memiliki selubung pembungkus, sedangkan unshielded tidak mempunyai selubung pembungkus.

c. Fiber Optic
Jaringan yang menggunakan Fiber Optic (FO) biasanya perusahaan besar dikarenakan harga dan proses pemasangannya lebih sulit. Namun, FO dari segi kehandalan dan kecepatan tidak diragukan.

d. Thin Ethernet (Thinnet)
Memiliki keunggulan dalam hal biaya yang relatif lebih murah dibandingkan dengan tipe pengkabelan lain serta pemasangannya komponennya lebih mudah.

7. Modem (Modulator Demodulator)
Merupakan alat komunikasi dua arah yang komponennya adalah emulator dan dumulator. Emulator berfungsi sebagai jembatan yang mengubah sinyal informasi menjadi sinyal pembawa (carrier) dan dapat dikirimkan yang kemudian diterima oleh demulator untuk diterjemahkan dari sinyal pembawa menjadi sinyal informasi sehingga informasi, data atau pesan dapat diterima secara baik oleh penerima.

8. Repeater
Merupakan alat elektronik yang bertugas menerima sinyal kemudian meneruskannya pada level yang lebih tinggi atau dengan daya yang lebih besar. Repeater bisa juga meneruskannya ke sisi lain sebuah penghalang sehingga sinyal dapat disalurkan ke tempat yang jauh tanpa adanya degradasi.

9. Bridge
Digunakan untuk menghubungkan antarjaringan yang mempunyai protokol yang sama. Hasil akhirny adalah jaringan logis tunggal.
